R =R1 +R2 = 10 kΩ linéaire

Plage angulaire : 300 °


Ue, tension d'alimentation, 3,3V

Us, tension de sortie,  varie proportionnellement à la position du potentiomètre entre  0-3.3V




La tension analogique issue du potentiomètre est convertie en une valeur numérique par le CAN du RP2040 de la Raspberry Pi Pico  :

Le RP2040  possède quatre CAN de 12 bits  (ADC0 GP26, ADC1 GP27, ADC2 GP28 et ADC3 GP29)

La tension d'entrée entre 0 et 3.3V est convertie en une valeur numérique comprise entre 0 et 65535.

Un cinquième CAN est disponible connecté au capteur de température intégré.

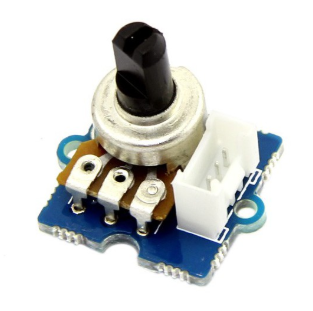

Raspberry Pi Pico MicroPython potentiomètre Grove

Programme qui affiche le résultat de la conversion analogique numérique de la tension sur la broche ADC0 (repère A0 shield Grove)


from machine import ADC, Pin
from time import *

can = ADC(0)                # crée un objet ADC sur la broche ADC0

while True:
    pot = can.read_u16()    # conversion analogique-numérique 0-65535
    print("CAN =", pot)     # affichage sur la console de la valeur numérique
    sleep_ms(100)
