Attention, ne pas dépasser 3,3V sur les entrées analogiques

VCC = 5V ou 3,3V en fonction de la position de l'interrupteur

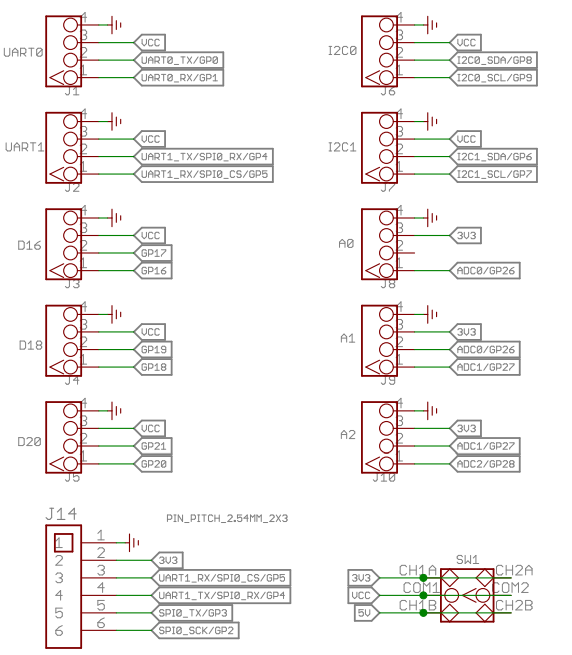

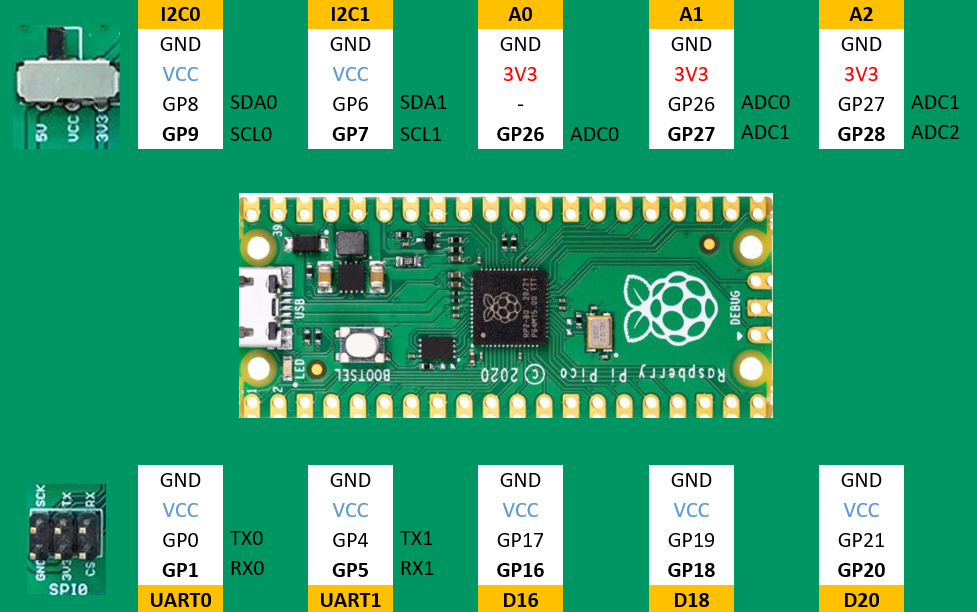

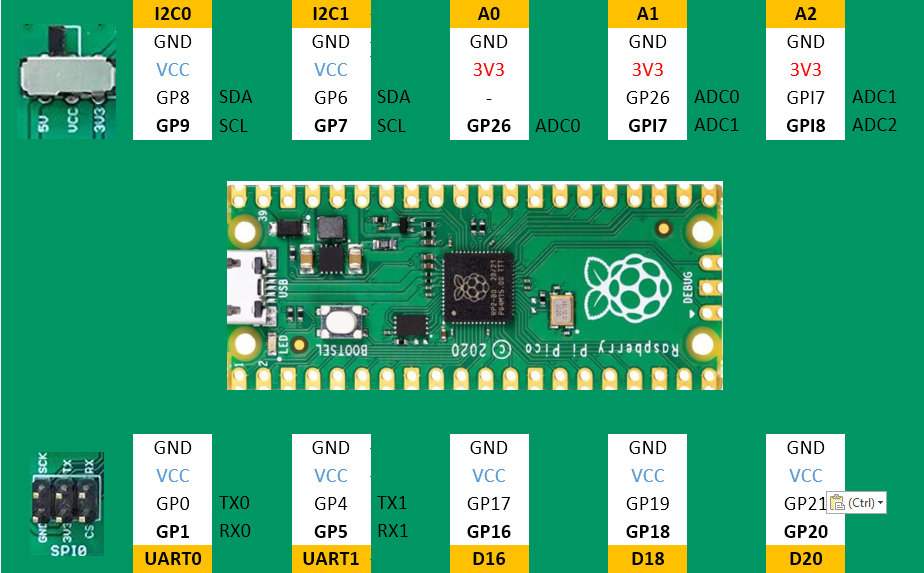

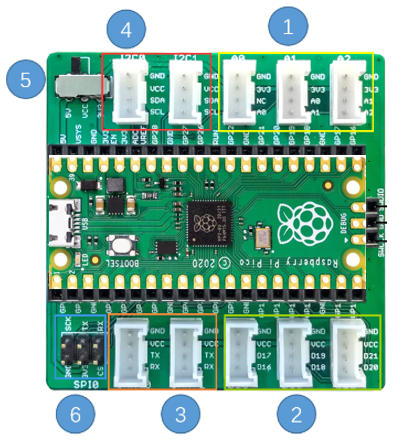

  • 1-Analog Ports: include 3 anlog ports, A0, A1, A2.
  • 2-Digital Ports: include 3 digital ports, D16, D18, D20.
  • 3-UART Port: 2 UART port.
  • 4-I2C Ports: 2 I2C ports.
  • 5-Power Switch: 5V/3.3V selectable power switch.
  • 6-SPI port: 1 spi0 port.
