Il faut utiliser une alimentation externe 5V sur certains modules Grove car l'ESP fonctionne en 3.3V

Deux possibilités :



 Adaptateur 3,3-5V Grove sans convertisseur

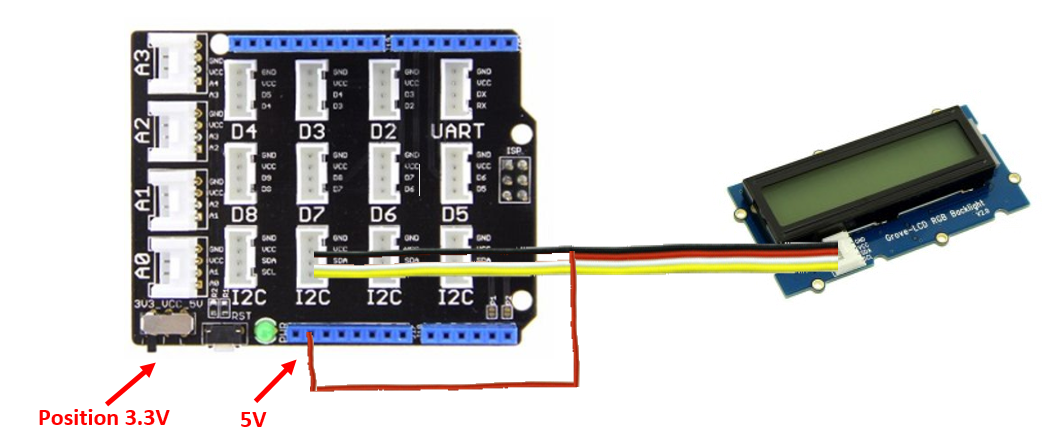

Exemple : raccordement de l'afficheur RGB LCD Grove sur la carte ESP32 avec une alimentation 5V issue de la carte ESP32.

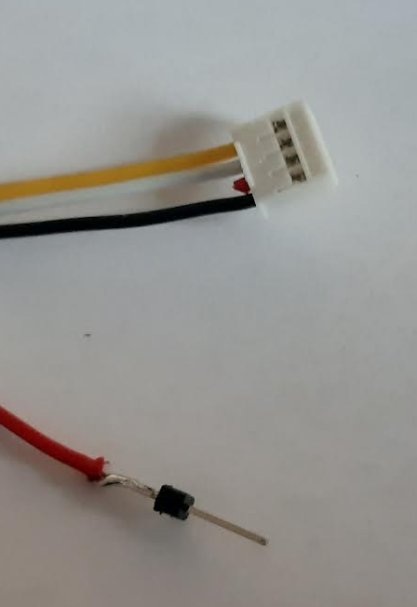

                          Réalisation, couper le fil rouge et souder une pin




 Adaptateur 3,3-5V Grove avec convertisseur

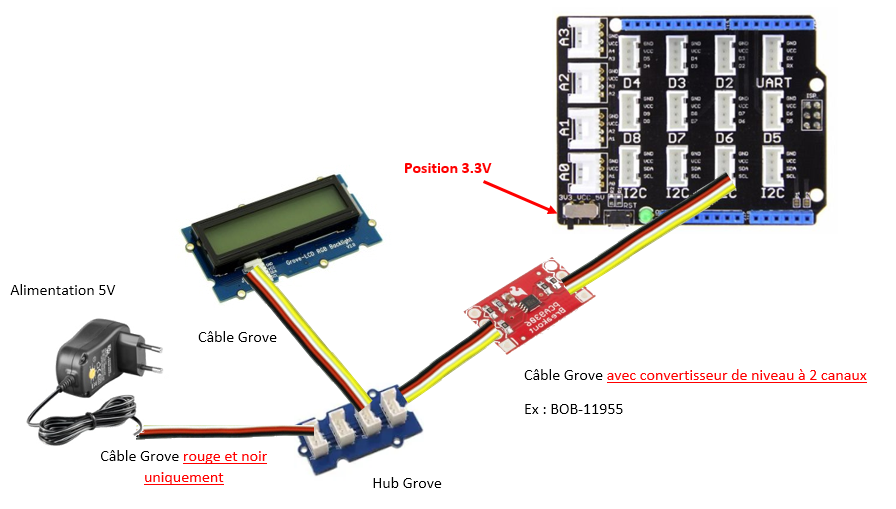

Exemple : raccordement de l'afficheur RGB LCD Grove sur le shield base.


Utiliser des câbles Grove classiques et couper les fils inutiles à ras des connecteurs.

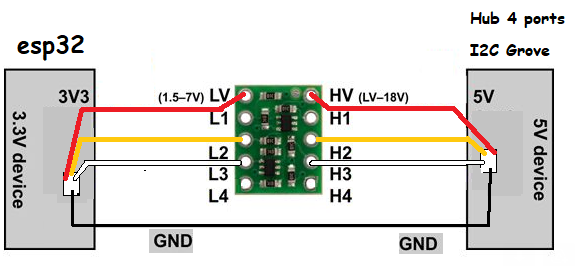

Détail du câblage avec le convertisseur de 4 niveaux logiques 2595 Polulu

Il est bidirectionnel et permet de convertir jusqu'à 4 signaux de 1,5 à 7 V (LV) en 4 signaux de LV à 18 V (HV).
