Le Shield  Grove permet facilement de se connecter aux ports d'E/S des cartes Micro:bit et Wemos D1 R2 (ESP8266 au format Arduino UNO)

Chaque connecteur Grove comprend VCC, GND et 2 broches E/S.


Shield Micro:bit


4 connecteurs Grove :    I2C,  P0/P14,  P1/P15,  P2/P16

8 connecteurs Edge pour pince crocodile ou fiche banane  :  3V3,  P0,  P1,  P2,  P8,  P12,  P13,  GND

1 connecteur micro USB pour l'alimentation et la programmation

1 Led verte de mise sous tension

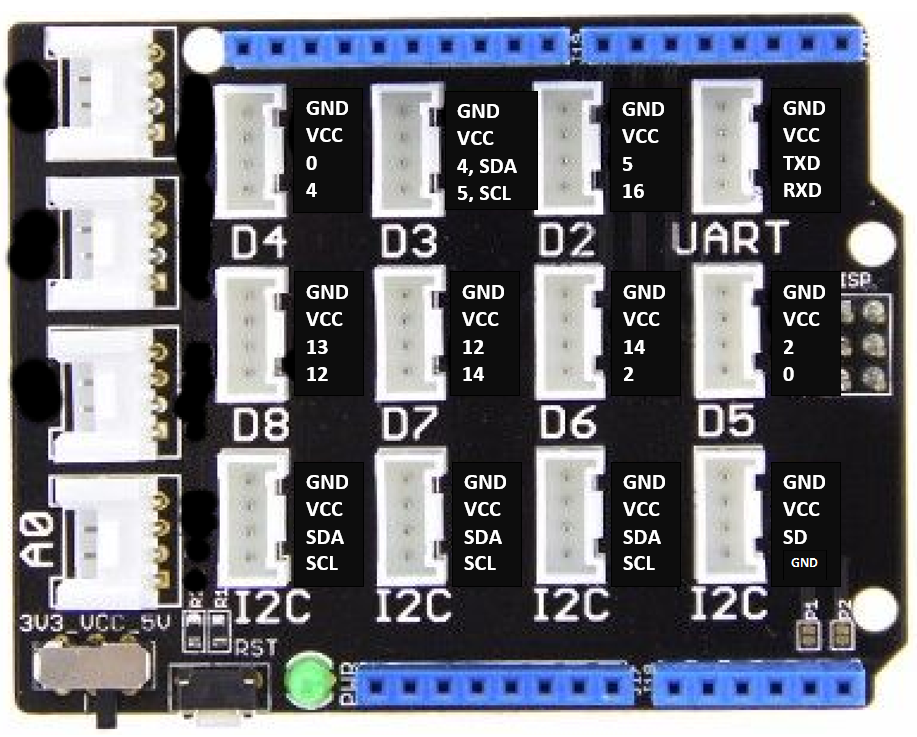

Shield carte ESP8266 au format Arduino Uno


16 connecteurs Grove :  I2C

1 commutateur 3.3-5V

1 boutton reset

1 Led verte de mise sous tension



           Affectation entrée / sortie :




Grove

ESP-8266 Pin

D2

GPIO 16, 5

D3

GPIO 5, 4

D4

GPIO 4, 0

D5

GPIO 0, 2

D6

GPIO 2, 14

D7

GPIO 14, 12

D8

GPIO 12, 13

I2C

GPIO 4, 5

UART

RX, TX

A0

A0
