Carte ESP 8266 format Uno

Matériel ››
Parent Previous Next

L’ESP8266 est un circuit intégré à micro-contrôleur avec connexion Wi-Fi .

Caractéristiques :

    • CPU 32 bits 80 MHz
    • 64 Kio de RAM instruction, 96 Kio de RAM data
    • Mémoire flash externe  de 512 Kio à 4 Mio
    • IEEE 802.11 b/g/n Wi-Fi
    • Authentification par WEP ou WPA/WPA2 ou bien réseau ouvert
    • 16 broches GPIO
    • Interfaces SPI, I²C, I²S, UAR
    • 1 entrée analogique CAN 10 bits

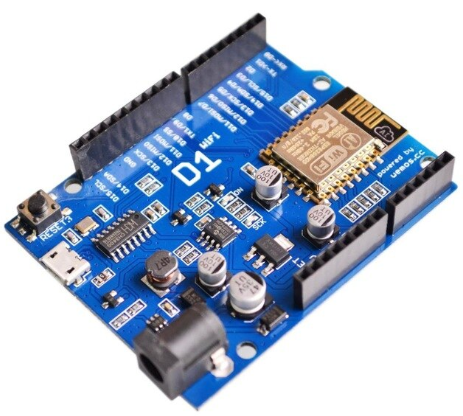

La carte de développement WeMos D1 R2 Wifi  est compatible avec le brochage Arduino Uno.

Caractéristiques :

    • ESP 8266
    • 11 broches d'entrée / sortie numériques compatibles / pwm / I2C / One-Wire sauf GPIO16 (D0)
    • 1 entrée analogique (entrée 3.2V max)
    • Connexion micro USB
    • Alimentation 9-24V.

Attention au repérage des broches.


Arduino Pin

Wemos Pin

ESP-8266 Pin

Connecteur Grove

Fonction

D0

RX

RXD

UART


RXD

D1

TX

TXD

TXD

D2

D0

GPIO 16

D2


IO

D3

D1

GPIO 5

D3, I2C

IO, SCL

D4

D2

GPIO 4

D4

IO, SDA

D5

D3

GPIO 0

D5

IO, 10k Pull-up

D6

D4

GPIO 2

D6

IO, 10k Pull-up, BUILTIN_LED

D7

D5

GPIO 14

D7

IO, SCK

D8

D6

GPIO 12

D8

IO, MISO

D9

D7

GPIO 13


IO, MOSI

D10

D8

GPIO 15


IO, 10k Pull-down, SS


A0

A0

A0


Analog input, max 3.3V input

GND

GND



Ground

5V




5V

3V3

3.3V



3.3V

RST

RST



Reset

All of the 10 pins have interrupt/pwm/I2C/one-wire support except D0
