• R =R1 +R2 = 10 kΩ linéaire
  • Plage angulaire : 300 °
  • Ue, tension d'alimentation, 3,3V
  • Us, tension de sortie,  varie proportionnellement à la position du potentiomètre entre  0-3.3V

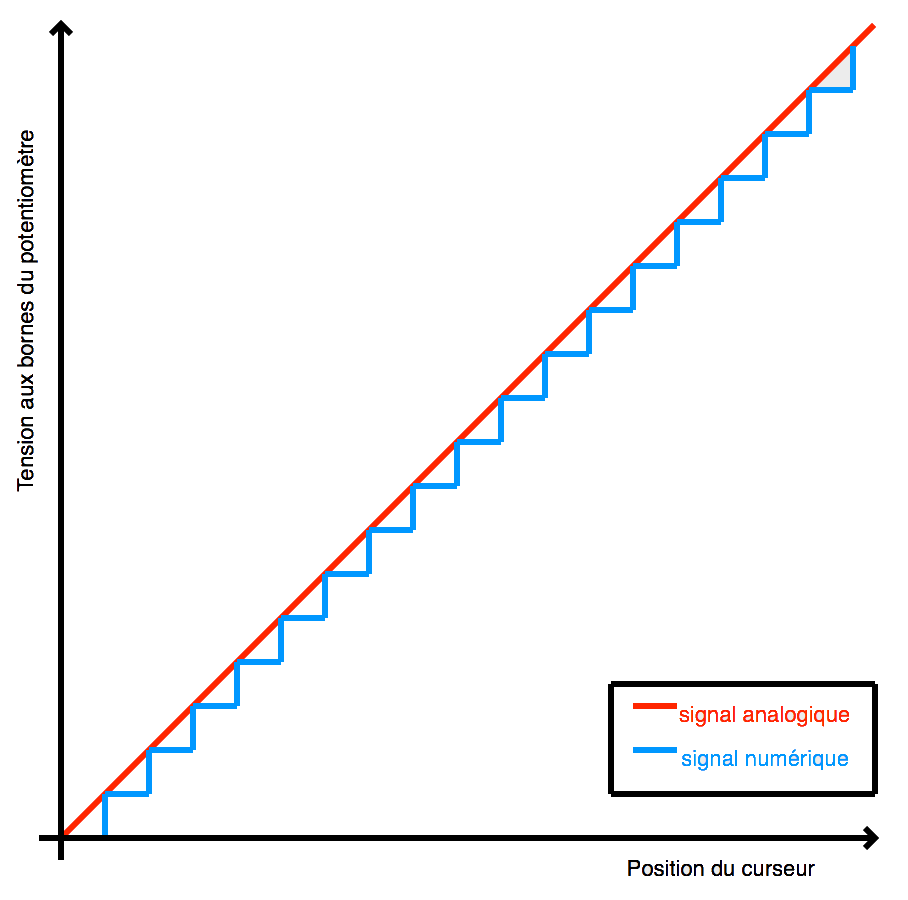

La tension analogique issue du potentiomètre est convertie en une valeur numérique par le CAN de la carte Micro:bit

La tension d'entrée entre 0 et 3.3V est convertie en une valeur numérique comprise entre 0 et 1023.

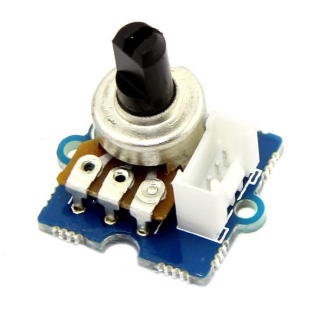

Microbit MicroPython potentiomètre Grove (Rotary Angle Sensor)

Programme qui affiche le résultat de la conversion analogique numérique de la tension sur la broche P0


from microbit import *

while True:
    can = pin0.read_analog()   # conversion analogique-numérique broche 0  0-1023
    print ('CAN = ',can)       # affichage sur la console de la valeur numérique
    sleep(500)

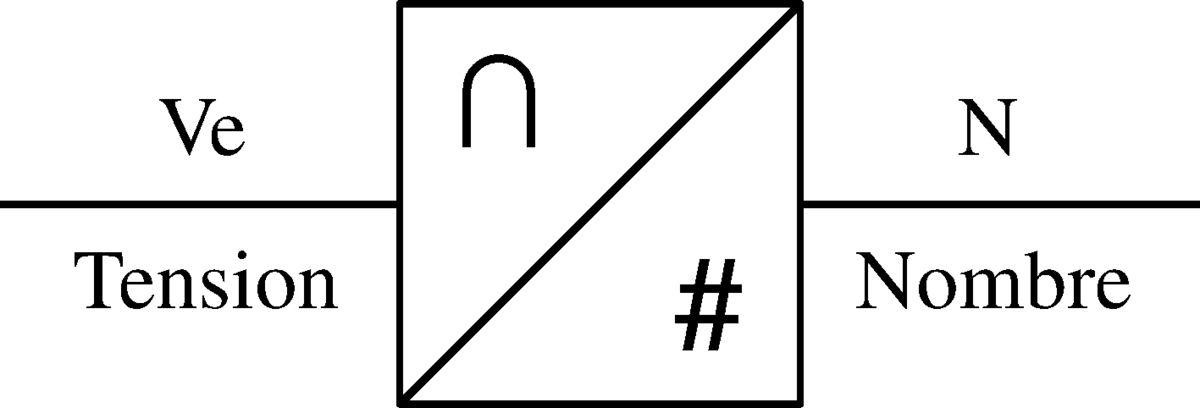

Le CAN (Convertisseur Analogique Numérique)




Un CAN converti la grandeur analogique en grandeur numérique.


Résolution numérique :

10 bits, cela signifie que la tension d'entrée entre 0 et 3.2 V est convertie en une valeur numérique entière comprise entre 0 et 1023.


Résolution analogique :

Il en résulte une résolution analogique ou quantum de 3.128 mV (= 3.2 /1023)
