Il est possible de ralentir ou « rythmer » la simulation afin :

    • qu'il se synchronise avec le temps réel écoulé, par exemple, le temps des temporisations sera respecté.
    • de pouvoir visualiser confortablement les animations et comprendre et observer le comportement.

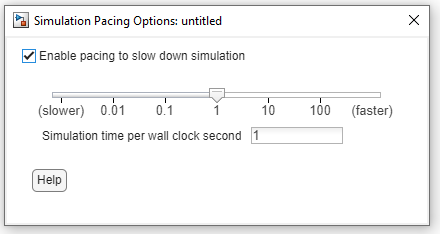

Cliquer sur la flèche sous l’icône Exécution [Run] puis sur  Rythme de simulation [Simulation Pacing]



Cocher la case Activer le rythme pur ralentir la simulation [Enable pacing to slow down simulation]







Ou autre possibilité :  utiliser le bloc RealTime Pacer

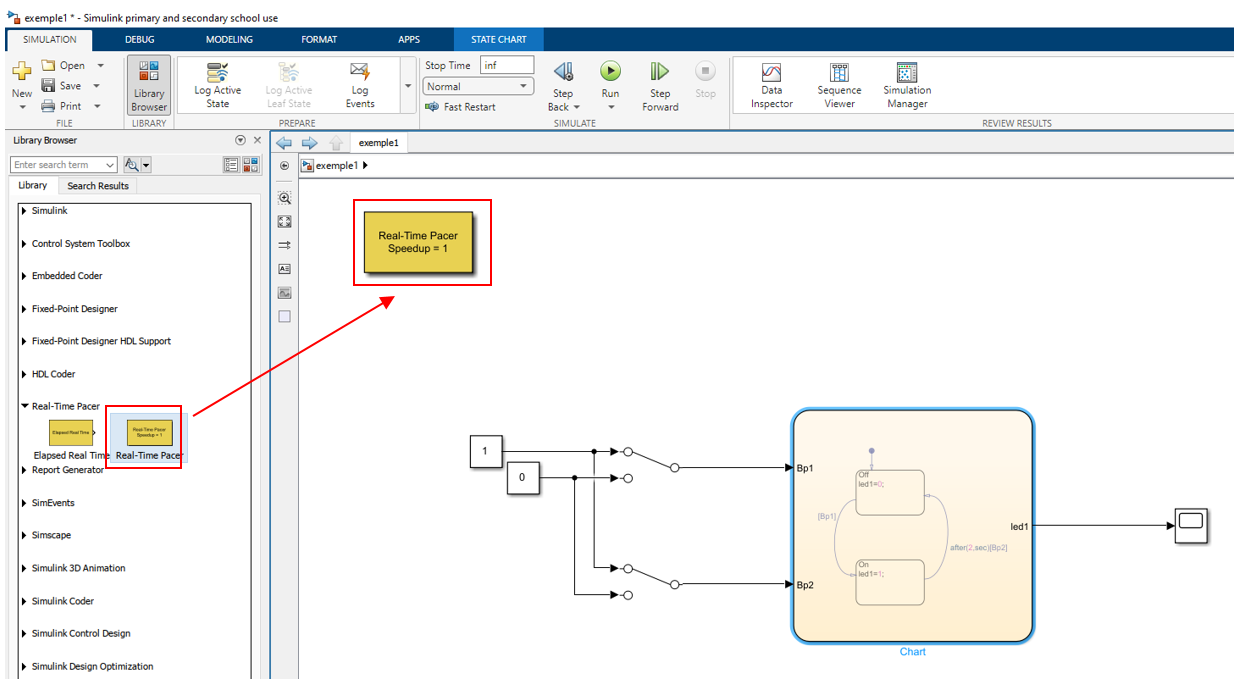

Glisser déposer un bloc régulateur de temps réel  [Real-Time Pacer] depuis la librairie graphique [Library Browser] dans [Real-Time Pacer]





Si le bloc Real-Time Pacer for Simulink n'est pas présent :

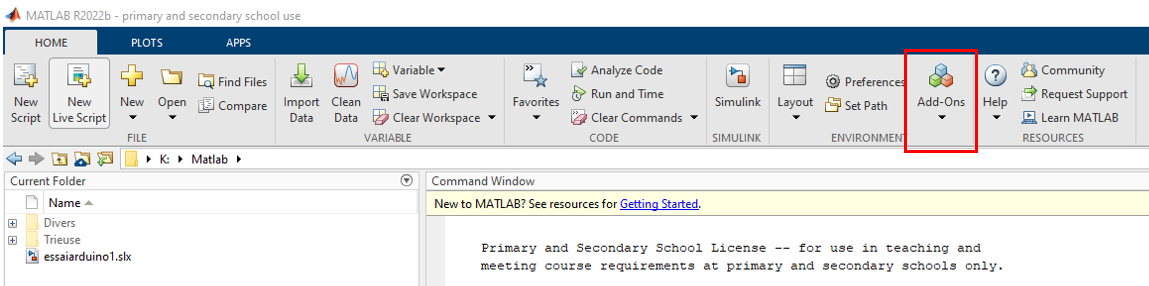

Dans Matlab, cliquer sur Add-Ons

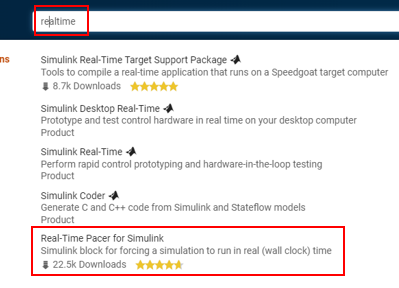

Taper real dans la zone de recherche puis cliquer sur Real-Time Pacer for Simulink pour l'installer.
