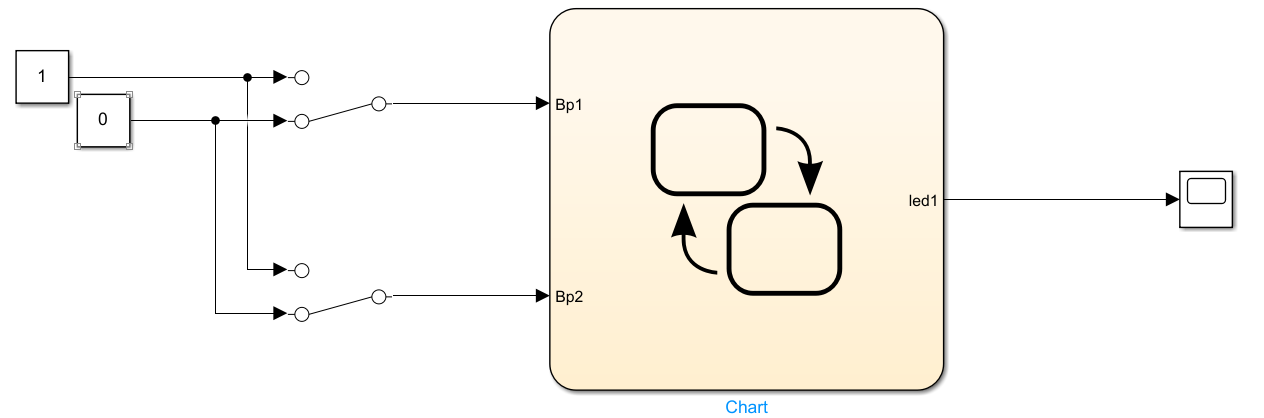

Afin de simuler les états logiques en entrée et visualiser les niveaux logiques en sortie, on peux raccorder des interrupteurs et un oscilloscope.



Glisser déposer deux interrupteurs [Manual switch] depuis la librairie graphique [Library Browser] dans [Simulink] [Signal Routing]


Glisser déposer deux constantes  [Constant] depuis la librairie graphique [Library Browser] dans [Simulink] [Commonly Used Blocks]


Glisser déposer un oscilloscope [Scope]  depuis la librairie graphique [Library Browser] dans [Simulink] [Sink]



Il est possible d'utiliser le graphe d'états avec une carte Arduino : voir tutoriel Matlab Simulink Arduino
