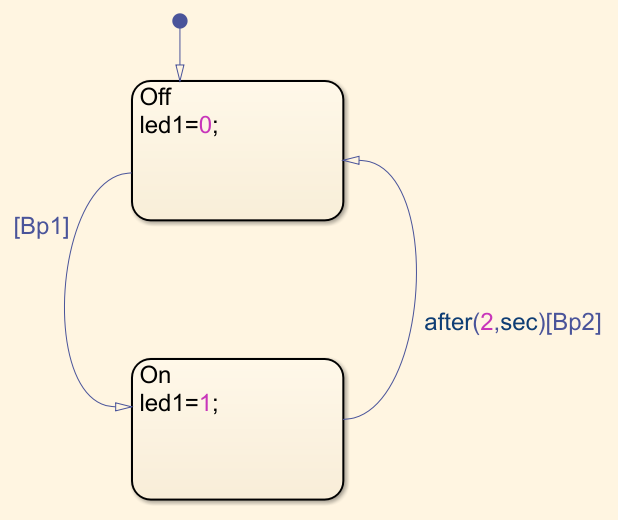

Un transition entre deux états dans Stateflow est franchie avec un événement ou une condition logique.


Evénement : after(5, sec)

Condition basée sur une variable ex : [x > 10]

Écriture entre crochet de l'expression logique [condition]

La syntaxe utilisée pour les expressions logiques :

  • ET logique s’écrit &
  • OU logique s’écrit ||
  • fonction NON s’écrit !
  • ex : [BPMa & (BPAr || !BPAu)]



Cliquer sur la transition puis le point d'interrogation pour définir la condition.
