Pour faire fonctionner le graphe d'état il faut définir les entrées et les sorties.

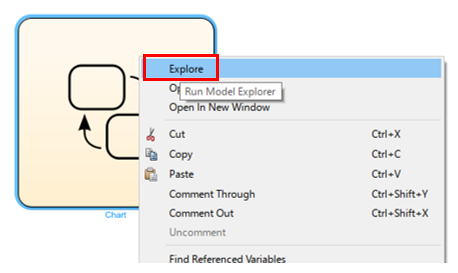

Clic droit sur explorer [explore]

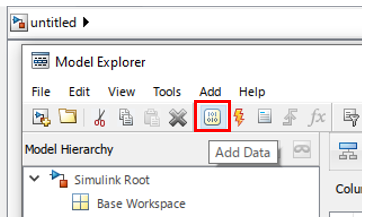

puis sur ajouter des données [Add Data]

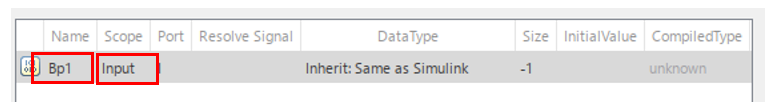

Définir le nom [name] et le type [scope]

Attention Matlab est sensible à la casse : respecter les majuscules, minuscules etc...

Pour une entrée mettre [Input]



Cliquer de nouveau sur ajouter des données [Add Data] pour ajouter une autre entrée ou une sortie [output]





Ce qui nous donne ici deux entrées Bp1 et Bp2 et une sortie led1
