Définition des actions

Cliquer sur le nom de l'état [Name] et entrer son nom. Il doit être explicite, sans espace et sans accents

Entrer en dessous les actions.

Une action peut être :

un ordre de mise à 1 d'une sortie. La syntaxe est Led1=1;
un ordre de mise à 0 d'une sortie. La syntaxe est led1=0 ;
une modification d'une variable numérique interne, par exemple un compteur C ; la syntaxe est C=C+1;

Attention Matlab est sensible à la casse : respecter les majuscules, minuscules etc...

On définit 3 types d’actions :

à l’activation de l’état : cette action n’a pas de durée. La syntaxe est entry: ou en:
durant l’état : La syntaxe est during: ou du: ou pas de notation.
à la désactivation de l’état : cette action n’a pas de durée. La syntaxe est exit: ou ex:

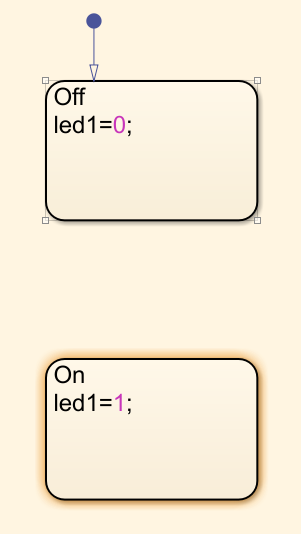

Ce qui donne pour notre exemple :
