Lancer Matlab

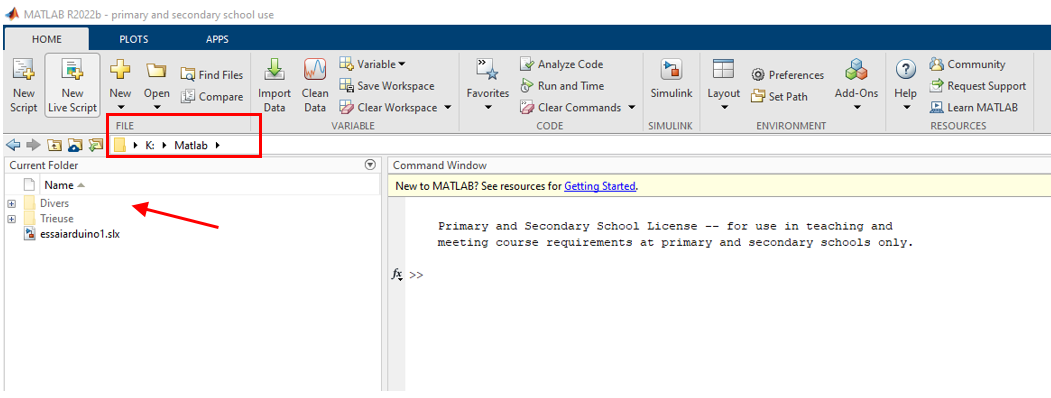

Définir le répertoire courant (appelé aussi répertoire de travail) dossier à partir duquel MATLAB exécute ses commandes et cherche ses fichiers.

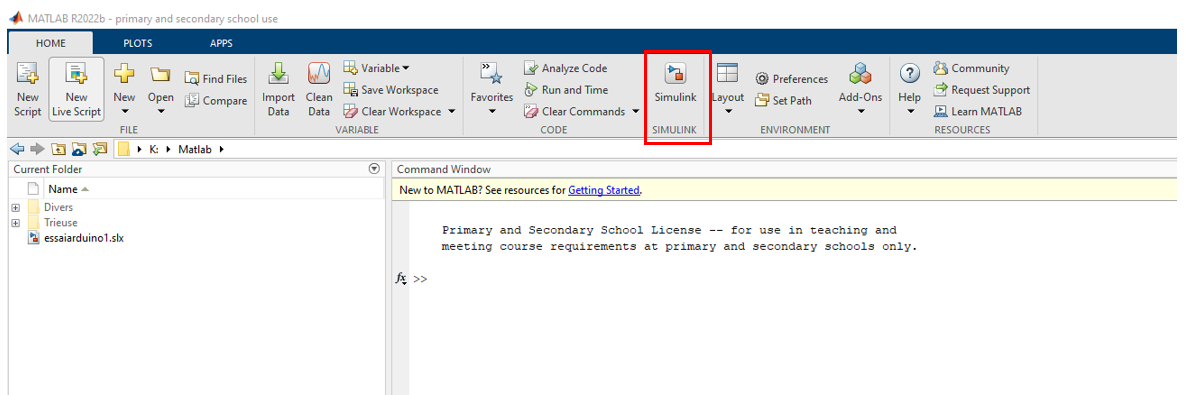

Lancer Simulink

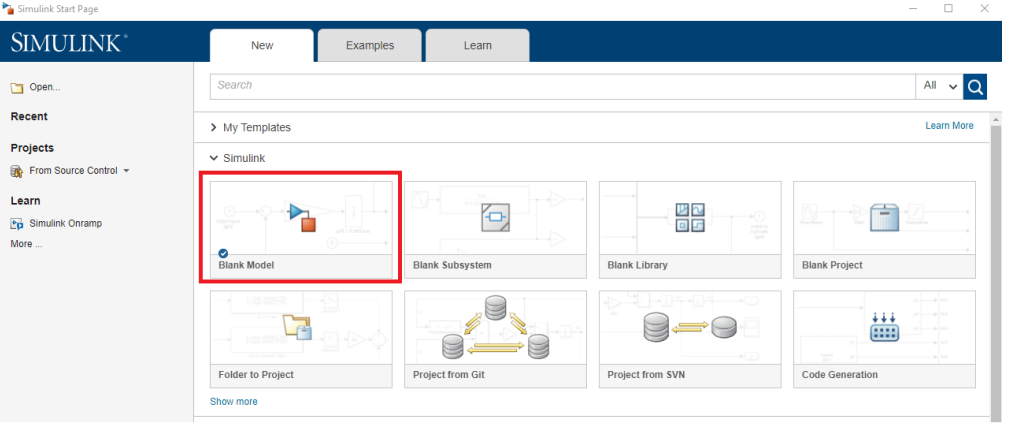

Créer un nouveau modèle [Blank Model]




SIMULINK - SIMSCAPE est une interface graphique qui permet d’effectuer des simulations numériques en ayant recours au noyau MATLAB.

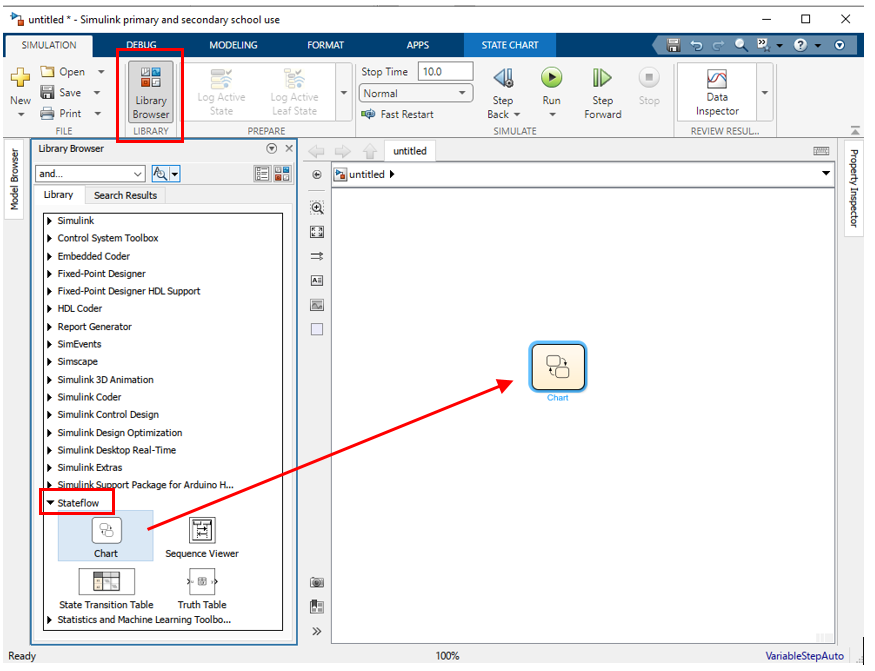

Ouvrir la librairie graphique [Library Browser]


Choisir le graphe d'état [Stateflow] puis glisser déposer le bloc graphique [chart] sur la fenêtre de travail




Si Stateflow n'est pas présent :


Dans Matlab, cliquer sur Add-Ons




Taper stateflow dans la zone de recherche puis cliquer sur Stateflow  pour l'installer.
