L’ESP32 est le successeur de l’ESP8266 auquel on a ajouté le Bluetooth :
|
![](lib/NouvelElement130.png)
|
- Microprocesseur dual core de 80-240 MHz
- 4MB de mémoire flash
- WiFi 802.11 b/g/n
- Bluetooth 4.0 LE et BR/EDR
|
- 26x E/S digitales (3.3V)
- 12x entrées analogiques
- 4x SPI, 2x I²S, 2x I²C, 3x UART, CAN 2.0, IR, Touch Sensor (écran tactile)
- Capteur de température
|
Datasheet ESP32-VROOM32

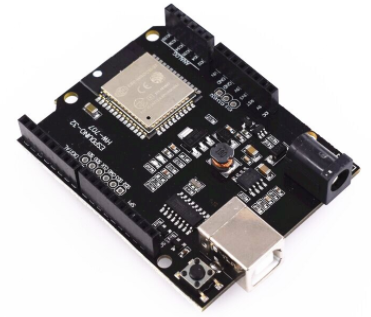

Carte de développement ESP32 Wemos D1 R32 :
- Compatible avec le brochage Arduino Uno
- Tension de fonctionnement :
- 3,3 V via broche Vin
- 5V via USB
- 9-24V via fiche alimentation
- WIFI et Bluetooth
- 22 broches d'entrée / sortie numériques
- Interfaces I2C, SPI, UART, DAC (x2), ADC (x6)
- Connexion micro USB
- NB : La broche A0 est sensible au téléversement.
|
![](lib/NouvelElement175.png)
|
Module ESP32 NodeMCU
- Tension de fonctionnement :
- 3,3 V via broche Vin
- 5V via USB
- WIFI et Bluetooth
- 10 broches d'entrée / sortie numériques
- Interfaces I2C, SPI, UART, DAC, ADC
- Connexion micro USB
|
![](lib/NouvelElement173.png)
|

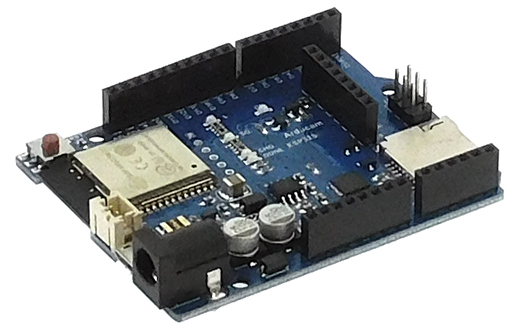

Carte de développement Arducam UC-406 :
- Identique ESP32 D1R2 mais le brochage GPIO est différent
- Connecteur batterie
- Lecteur carte SD
|
![](lib/NouvelElement209.png)
|
