Modèle auquel il faut ajouter une résistance de tirage entre VDD et DQ


Modèle Grove connectable directement

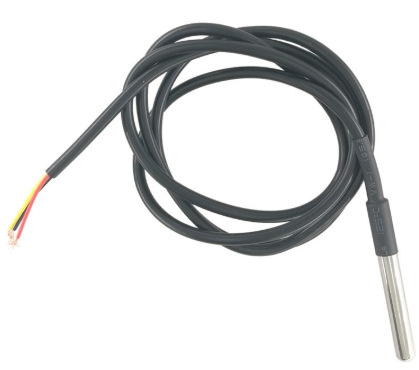

Le DS18B20 est composé d'un capteur de température, d'un convertisseur analogique - numérique, d'une mémoire de 8 octets et d'une EEPROM de 3 octets.


Caractéristiques techniques :

  • Alimentation : 3 à 5,5VDC
  • Plage de température mesurable : -55 à +125 °C
  • Précision : +0.0625°C en 12 bits, +0.125°C en 11 bits, +0.25°C en 10 bits et +0.5°C en 9 bits
  • Temps de conversion : minimum (9 bits): 93.75 ms, maximum (12 bits): 750 ms
  • Communication via bus OneWire



Datasheet DS18b20



Télécharger la bibliothèque  : esp_18x20.zip et  l'installer  (voir le tutoriel)

Le pilote OneWire est implémenté dans MicroPython  et fonctionne sur toutes les broches de l'ESP32.

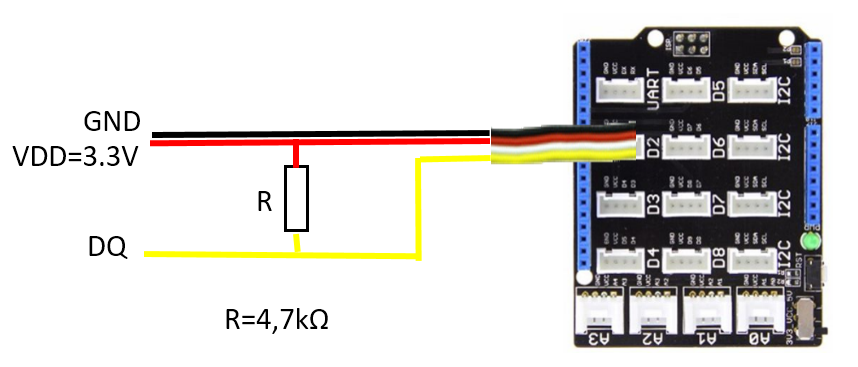

Raccordement : DQ sur D2 shield base 1 (broche 26) par exemple





ESP32  Micropython programme qui affiche la température


import time, machine, onewire, esp_ds18x20

# DQ = broche 26 (D2 shiel base 1)
data = machine.Pin(26)

# creation objet onewire
ds = esp_ds18x20.DS18X20(onewire.OneWire(data))

# Scan le bus OneWire et recupere l'ID de chaque sonde
adresses_cpt = ds.scan()
print('Adresses capteurs trouvées:', adresses_cpt)


# Lecture et affichage température de chaque sonde
while True:
    print('temperatures:', end=' ')
    ds.convert_temp()
    for adresse in adresses_cpt:
        print(ds.read_temp(adresse), end=' ')
    print()
    time.sleep_ms(1000)
