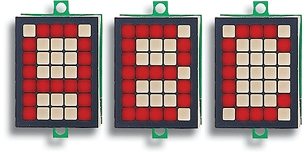

Datasheet : DT afficheur alphanumérique
Arduino Uno matrice EFN
Pogramme pour afficher le caractère "A" sur l'afficheur ayant l'adresse 1 :
#include <SoftwareSerial.h> SoftwareSerial aff(2, 3); //liaison série connectée sur D2 et D3
void setup() { aff.begin(9600); //communication série à 9600 bit/s delay(100); }
void loop() { //affiche 'A' sur l'afficheur ayant l'adresse 1 aff.write(0xFF); //start code 0xFF = 255 aff.write(0x01); //adresse 1 aff.write(0x41); //code ASCII du 'A' ou alors aff.write('A'); delay(100); }
|
