Maqueen Mechanic Beetle est un kit avec un servomoteur à engrenages en métal et toutes les pièces nécessaires au montage d’une pince.

Documentation sur le site du constructeur DFROBOT et sur le wiki DFROBOT



Spécifications techniques

  • Angle de contrôle de la pince : 0 à 180° environ
  • Aluminium

Caractéristiques servomoteur

  • Poids : 12 g ±1g
  • Angle : 0~180°
  • Aucune limite d'angle
  • Engrenage métallique
  • Tension : 3,6 ~ 6 V
  • Courant de veille : <45 mA
  • Courant de repos : 220 mA
  • Dimensions : 22,9*12,2*28,5 mm
  • Rotation dans le sens des aiguilles d'une montre
  • Documentation constructeur SKU:SER0048



Procédure pour installer correctement la pince sur l'axe du servomoteur


1.  Raccorder le servomoteur sur un des 3 ports SERVO (P0, P1, P2) du robot Maqueen.


2. A l'aide du programme de test, du tutoriel MicroBit MicroPython servomoteur positionner le servomoteur sur l'angle 0°

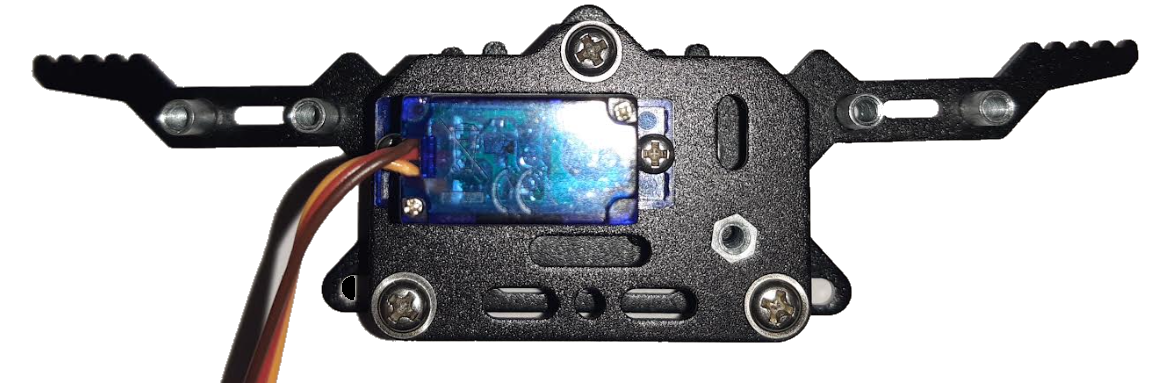

3. A l'étape 5 de la notice de montage ci-dessous, monter la pince avec la même position que sur la photo ci-contre -->.


4. Lors de l'utilisation de la pince, ne pas positionner la pince sur les butées mécaniques. Risque de déteriorer le servomoteur.

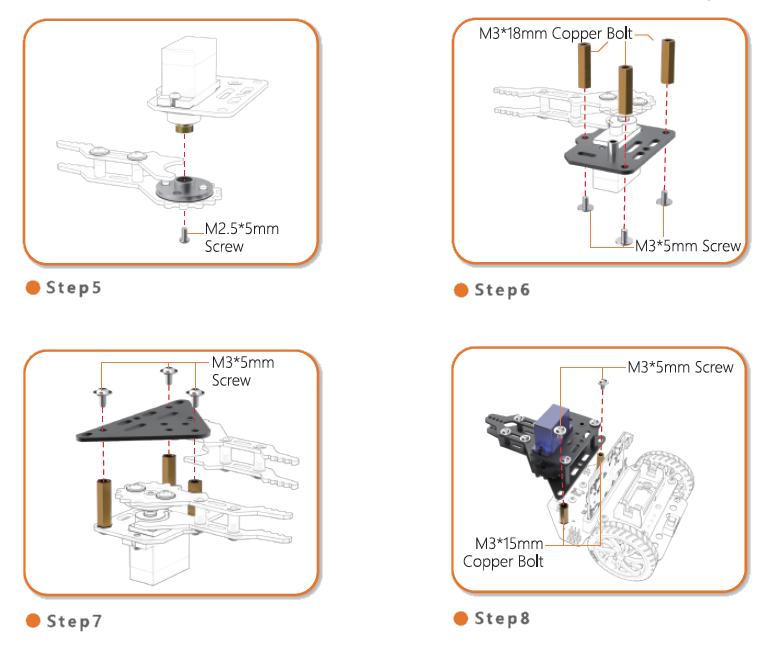

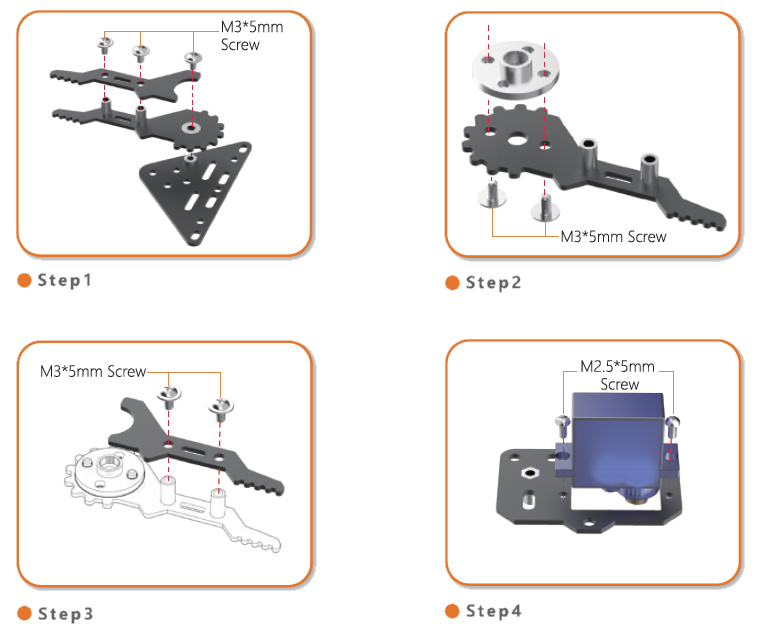

Notice de montage pince Beetle Maqueen
