Sorties

Désignation

Repère

Pin Micro-bit

Buzzer

Buzzer

P0

LEDs Néopixel

RGB0 à RGB3

P15


Entrées

Désignation

Repère

Pin Micro-bit

Capteur Ultrason

TRIG

ECHO

P13

P14


BUS

Désignation

Repère

Pin Micro-bit

I2C Adresse 0x10

SCL

SDA

P19

P20

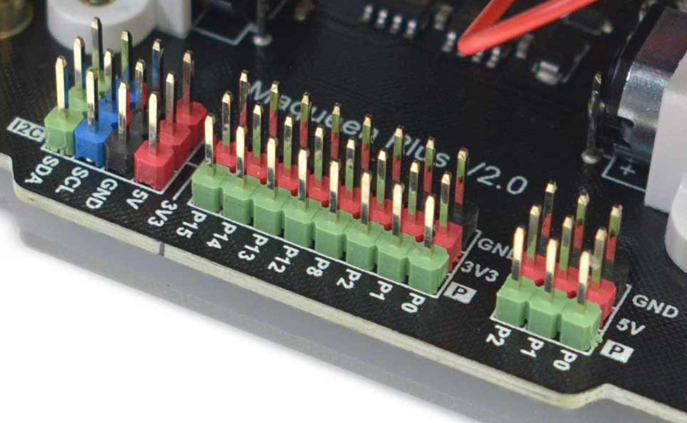

Port d'extension GPIO

Attention certaines broches du port d'extension GPIO sont partagées avec les interfaces du robot ou de la carte Microbit, voir Connecteur Edge et brochage micro:bit.
