Le robot se déplace en suivant une ligne ligne noire au sol.

Le robot dispose à l'avant de 6 capteurs optiques infrarouge. (voir chapitre Détection ligne) mais deux capteurs suffisent R1 et L1.

la largeur de la ligne doit être supérieure à l'entraxe des 2 capteurs R1 et L1.

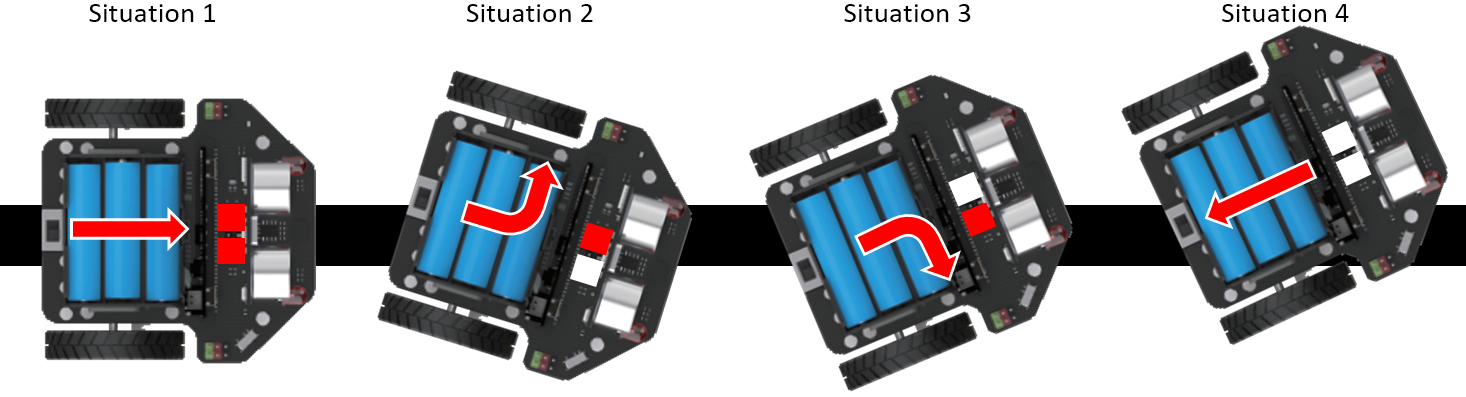

Plusieurs situations sont possibles :

    1. La ligne est détectée par les 2 capteurs R1 et L1 --> Avancer
    2. Seul le capteur gauche détecte la ligne --> Tourner à gauche
    3. Seul le capteur droit détecte la ligne --> Tourner à droite
    4. La ligne n'est plus détectée --> Reculer

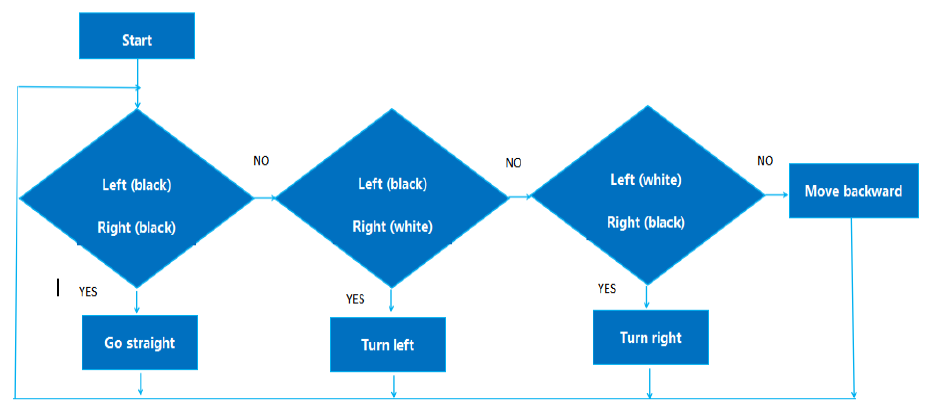

Exemple d’algorigramme de suivi de ligne

Vidéo du robot Maqueen suiveur de ligne en Micro Python
