Matériel utilisé

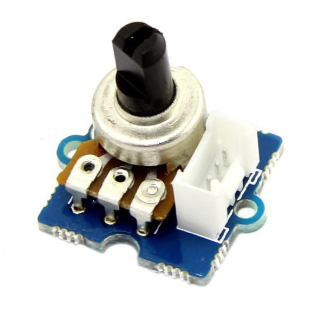

Potentiomètre




Connecter le potentiomètre sur la broche ADC0 du GPIO du RP2040 (voir documentation du shield base)


Copier  puis coller le programme suivant :



from machine import ADC, Pin
from time import *

can = ADC(0)                # crée un objet ADC sur la broche ADC0

while True:
    pot = can.read_u16()    # conversion analogique-numérique 0-65535
    print("CAN =", pot)     # affichage sur la console de la valeur numérique
    sleep_ms(100)



Exécuter le programme.


Vérifier le bon fonctionnement du programme et tournant le potentiomètre et en vérifiant la valeur affichée dans la console REPL. Elle doit varier entre 0 et 65535.


Afficher le grapheur pour cela, cliquer sur Grapheur dans le menu Affichage


Pour plus d'informations : voir le tutoriel Raspberry Pi Pico MicroPython : chapitre potentiomètre
