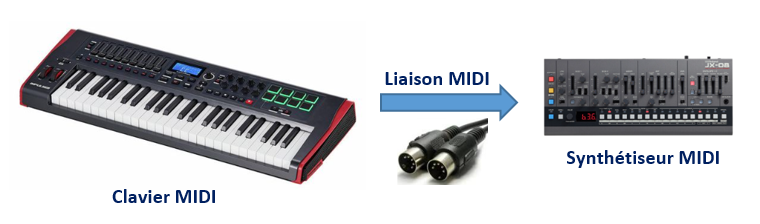

On étudie la liaison entre le clavier Novation Impulse 49 touches et un synthétiseur.



La notice du clavier est disponible dans le dossier technique



1. Identifier sur le clavier les prises MIDI. Combien de broches possèdent-elles ?


2. D'après le schéma de raccordement ci-dessous, déterminer le nombre de fils nécessaires à la liaison par câble ? Comment sont transmises les informations sur ces fils ? (voir chapitre MIDI)


Schéma : DIN1 sortie, DIN2 entrée isolée par un optocoupleur,  Shield cable = câble blindé


3. Le récepteur utilise un optocoupleur, regardez la vidéo suivante.  Expliquer le rôle d'un optocoupleur dans un montage électronique.




4. Les informations sont transmises par modulation d'amplitude, avec l'état 1 à 0 mA et l'état 0 à 5 mA.

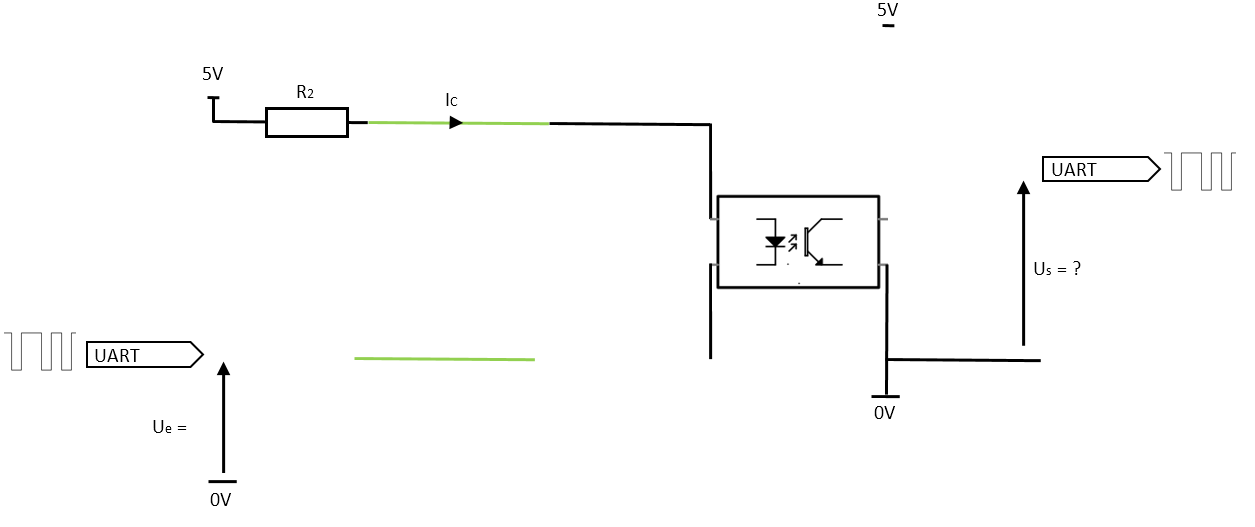

Compléter les schémas du document réponse avec les résistances manquantes.




5. Pour Ue = 0V et Ue = 5V, calculer les valeurs des courants dans les fils de la liaison par câble en utilisant la loi des mailles et la loi d'Ohm.

Rappels :

  • Quand la diode de l'optocoupleur est bloquée (= non passante), le transistor est bloqué (= interrupteur ouvert)
  • Quand la diode de l'optocoupleur est passante (VF=1,1 V), le transistor est saturé (= interrupteur fermé, VO = 0,2 V)


6. Comparer avec les valeurs de courant prévues. Quel est l’intérêt de transmettre l'information avec des courants ?
