Matériel utilisé

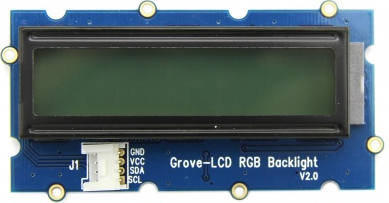

Afficheur RGB LCD



Capteur de température analogique CTN





On veut réaliser un thermomètre avec un afficheur RGB LCD :

  • permettant d'afficher la température de la pièce ;
  • changeant de couleur en fonction de la température avec :
    • du bleu pour t <= 18°C ;
    • de l'orange pour 18°C < t < 22°C ;
    • du rouge pour t >= 22°C.



Connecter le capteur de température Grove à base de CTN sur la broche A0.



Connecter l'afficheur Grove LCD RGB Backlight sur une des broches I2C.


Réaliser et tester le programme. Vous pouvez remplacer le capteur de température Grove par un potentiomètre pour simuler la variation de température.


Pour plus d'informations : voir le tutoriel Arduino : Capteur de température
