Matériel utilisé

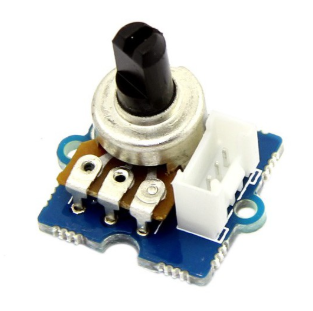

Potentiomètre


Connecter un potentiomètre sur la broche A0.


Copier  puis coller le programme suivant (lit la valeur de la tension sur A0 et l'affiche sur le moniteur série du PC) :

int analogPin = 0;    // potentiomètre sur A0
int pot = 0;          // variable de type int pour stocker la valeur de la mesure

void setup() {
  Serial.begin(9600);   //  initialisation de la connexion série avec le PC
                        // IMPORTANT :  le moniteur série du PC doit être réglé sur la même valeur.
}

void loop() {
  pot = analogRead(analogPin);     // lit la valeur de la tension analogique présente sur la broche
  Serial.println(pot);             // affiche la valeur (comprise en 0 et 1023) dans le moniteur série du PC
}


Téléverser le programme.


Ouvrir le moniteur série.


Régler la bonne vitesse de la liaison série sur le moniteur série.


Vérifier le bon fonctionnement du programme et tournant le potentiomètre et en vérifiant la valeur affichée.



Pour plus d'informations : voir le tutoriel Arduino : chapitre potentiomètre
