Matériel utilisé

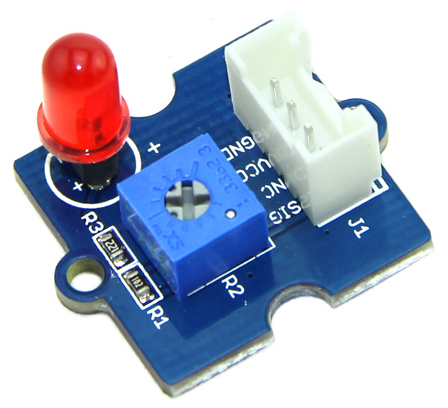

LED


A l'aide de la documentation sur le shield base Grove, connecter une LED sur la broche D3 (LED1) et une autre sur la broche D4 (LED2).


Copier puis coller l'exemple suivant :

void setup() {
  pinMode(4, OUTPUT);         // broche D4 en sortie (repère D4 shield Grove)

}

void loop() {
  digitalWrite(4, HIGH);      // allume la LED1
  delay(500);                 // pause de 500 ms
  digitalWrite(4, LOW);       // éteint la LED1
  delay(500);                 // pause de 500 ms
}


Téléverser le programme.


Modifier le programme afin de faire clignoter alternativement les 2 LEDS (rouge, vert, rouge, vert, .... A aucun moment les 2 LEDS sont éteintes).


Ajoutez les commentaires (voir chapitre Comment insérer des commentaires ?)




Pour plus d'informations : voir le tutoriel Arduino : chapitre LED
