Matériel utilisé

LED

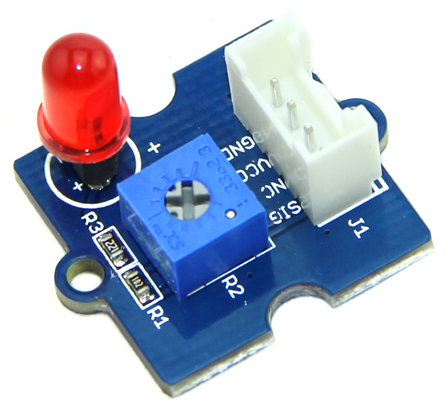

On veut connecter une LED1 sur la broche GP20 et une LED2 sur la broche GP18 du GPIO de la Raspberry Pi Pico ( RP2040), retrouver le nom des connecteurs correspondants (D?) à l'aide de la documentation sur le shield base.


Connecter les LED sur le shield base.


Copier puis coller l'exemple suivant :



from machine import Pin
from time import *

led1_pin = Pin(20, Pin.OUT)  # broche GP20 en sortie (repère D20 shield Grove)

while True:             # boucle infinie puisque la condition est toujours vraie (True)
    led1_pin.value(1)        # allume la LED
    sleep_ms(500)            # pause de 500 ms
    led1_pin.value(0)        # éteint la LED
    sleep_ms(500)            # pause de 500 ms


Exécuter le programme.


Modifier le programme afin de faire clignoter alternativement les 2 LEDS (rouge, vert, rouge, vert, .... A aucun moment les 2 LEDS sont éteintes).


Ajoutez des commentaires (voir travail demandé)


et n'oubliez pas le reste du travail demandé....



Pour plus d'informations : voir le tutoriel Raspberry Pi Pico MicroPython : chapitre LED
